大家好,我是薛哥。我们VIP会员群的读者咨询智能化集成系统技术要求,包含各个弱电系统的接口协议,这个技术文件可以当作招标技术要求,建议收藏备用。

此套完整的word方案素材,VIP会员下载!

(一)智能化集成系统

系统设计概述


系统概述

智能化集成管理平台(以下简称IBMS平台)是智能化系统的上层建筑,是本项目中所有智能化子系统的大脑,扮演着沟通者、监护者、管理者与决策者的角色。它利用标准化的通讯接口将各个子系统联接起来,共同构建一个全设备、全空间、全时域、全过程的有机整体。它通过统一的平台,实现对各子系统进行全程集中检测、监视和管理,使各个原本独立的子系统,可以在统一的IBMS平台上互相对话,做到充分数据共享。

IBMS平台采用模块化架构,每个模块既可以完成相应的功能,每个模块即可独立完成相应的单一功能操作,又可与其它模块配合完成更加复杂的联合功能操作。

作为数据中心基础设施运营管理的基础,中央集成管理信息系统完成以下管理功能:

?统一的基础设施监控数据集成(对于网络中心和安防设备间机房内的环境监控进行集成)

?统一集中告警管理

?统一接入、统一的用户及权限管理

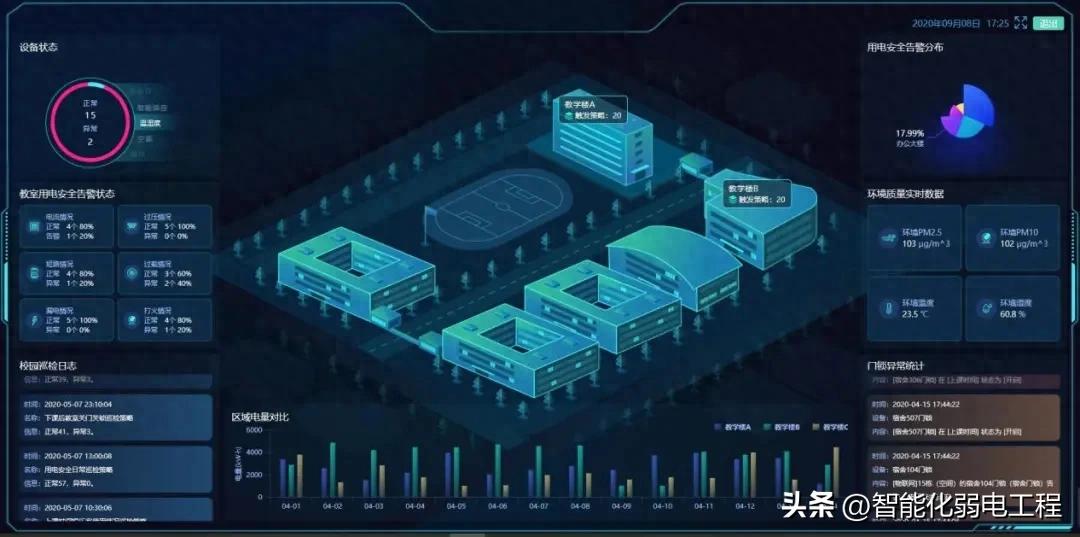

?统一的2D/3D可视化展示

?统一报表管理

?绿色能效管理

?资产及运维库房管理

系统设计

智能化集成平台是通过一个统一的平台,实现对各子系统进行集中监视和管理,将所有子系统之间需要共享的数据收集上来,存储到统一的开放式关系数据库当中,使各个本来毫不相关的子系统,可以在统一的IBMS平台上互相对话。操作终端根据需要安装不同软件模块或通过改变身份,完成相应的管理功能。

本项目南北地块仅设一套IBMS系统,并能实现主-分控功能,管理团队应能按照不同的管理权限对设备/设施的运行状态和运行数据进行管理。

集成平台集成范围:集成安防、消防、建筑设备管理系统、客流统计系统、应急响应系统等,包含各系统往下集成的各子系统,如安防系统集成的视频监控、门禁(含访客)、入侵报警、停车场管理系统等,建筑设备管理系统集成的水暖电及其它控制系统等,集成平台预留其他系统接口功能,后期系统可根据业主最终的使用需要配备资产管理功能模块、电工单管理功能模块、维保计划功能模块、知识库管理功能模块、人员绩效考核功能模块、巡检管理功能模块、短信报警模块、报警预案智能模块、报警分级管理功能模块能、电视墙显示融合智能模块等,以便其他的分站接入主系统。

本工程智能化集成系统由南地块工程进行建设,系统应具备大屏显示模块,配合实际运营需求,暂定在北地块监控室电视墙进行显示,北地块先行实施的各子系统需免费提供标准开放协议并根据集成功能需求配合调试。

接口协议要求

系统集成平台软件集成的所有系统,供货方均应提供国际通行的标准接口,并开放集成协议。要求如下,包括但不限于:

序号

子系统

提供的接口协议

备注

1

楼宇自控系统/空调群控系统(含冷源群控、VAV群控、末端群控)

OPC、BACNET、TCP/IP、SDK二次开发包


2

照明系统(智能照明、泛光照明、景观照明)

OPC、Modbus、RS485


3

视频监控系统

TCP/IP或者RS485、SDK二次开发包


4

门禁系统

SDK二次开发包和API、HTTP(Post)


5

人脸识别

SDK二次开发包、TCP/IP


6

入侵报警系统

RS485


7

停车场管理系统(含车位引导及反向寻车)

ODBC/API/HTTP(Post、Receive)、SDK二次开发包、TCP/IP


8

电子巡更系统

SDK二次开发包、ODBC数据表结构


9

消防报警系统

OPC、国标、私有协议


10

电力监控系统

OPC、Modbus


11

能源管理系统

OPC、MOBUS


12

信息发布系统

TCP/IP


13

客流量系统

SDK二次开发包、TCP/IP


14

访客管理系统

SDK二次开发包、数据表结构、TCP/IP


15

机房环境监控系统

API、SDK二次开发包


16

电梯群控(派梯)系统

API、OPC、Modbus
